適したワークと
ねじサイズから探す
エスティックは、ネジ締め機の専門メーカーとして、さまざまな現場の課題に応じる多彩なラインナップを強みとしています。ここでは、同社のネジ締め機の特徴やスペックなど、製品選びに役立つ情報をまとめています。
| 対応ねじサイズ | 要問合せ |
|---|---|
| トルク範囲（最小～最大） | 4～20N・m |
| 適用ビット | 要問合せ |
| 回転スピード（rpm） | AC200V供給時：～1540
AC100V供給時：～1027 |
| 締付方式（制御方式） | パルス締付 |
| 外部制御I/Oポート | 要問合せ |
| 電源電圧 | 要問合せ |
| 着座検知 | 要問合せ |
| 対応コントローラ | Handy 2000 Touch・Handy 2000 Lite plus |
| トレーサビリティ対応 | ○ |
| 本体サイズ | 全長：386㎜ |
| 本体重量 | 1.4kg |
参照元：エスティック公式HP（https://www.estic.co.jp/products/hand-nutrunner/tool.html）

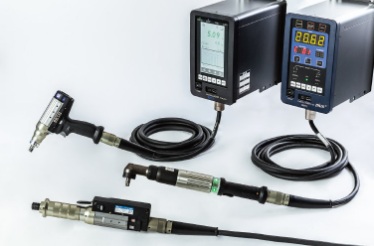

手作業によるねじ締めを半自動化するのに適した製品です。締結時に生じる反力を、エスティック独自の技術によって軽減。そのため、反力受けなしでの締結が可能です。また、ツールユニットの選択肢が多く、共通のコントローラでさまざまなトルク帯のツールユニットに対応が可能です。
| 対応ねじサイズ | M1.7～M6 |
|---|---|
| トルク範囲（最小～最大） | 0.1～6.0N・m |
| 適用ビット | 要問合せ |
| 回転スピード（rpm） | 要問合せ |
| 締付方式（制御方式） | 要問合せ |
| 外部制御I/Oポート | 要問合せ |
| 電源電圧 | 単相AC200V±10%（50/60Hz） |
| 着座検知 | 要問合せ |
| 対応コントローラ | 要問合せ |
| トレーサビリティ対応 | - |
| 本体サイズ | W700㎜×D1,000㎜×H1,900㎜ |
| 本体重量 | 要問合せ |
参照元：エスティック公式HP（PDF）（https://www.estic.co.jp/products/ERS_Jp_2303_R05_NB.pdf）

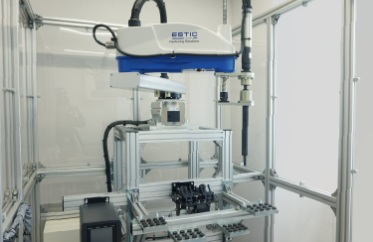

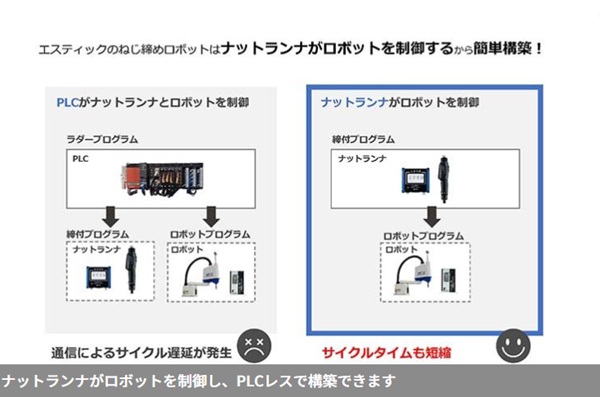

水平多関節ロボットにエスティックのハンドナットランナーを組み込んだ製品です。ナットランナーがロボットを直接制御する仕様となっており、一般的なPLC制御の装置よりもサイクルタイムを短縮できるのが特徴となっています。システム構築も容易で、さらにダイレクトティーチング機能によりネジ締め設定も簡単に行えます。
| 対応ねじサイズ | 要問合せ |
|---|---|
| トルク範囲（最小～最大） | 0.5～20N・m |
| 適用ビット | 要問合せ |
| 回転スピード（rpm） | 要問合せ |
| 締付方式（制御方式） | 要問合せ |
| 外部制御I/Oポート | 要問合せ |
| 電源電圧 | 要問合せ |
| 着座検知 | 要問合せ |
| 対応コントローラ | 要問合せ |
| トレーサビリティ対応 | ○ |
| 本体サイズ | 要問合せ |
| 本体重量 | ERS-BA3-10E-20：8.8kg
ERS-BA2-10E-30：9.9kg |
参照元：エスティック公式HP（PDF）（https://www.estic.co.jp/products/single_axis_jp_R02.pdf）

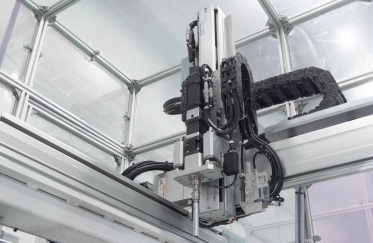

押付荷重と締め付けトルクのフィードバック制御により、ワークに与えるダメージを軽減しながら、スピーディーなネジ締めを実現した単軸ロボット型のネジ締め機です。押付荷重と締め付けデータをまとめて取得できるため、締結品質の管理がしやすくなっており、使いやすさが際立っています。また、締結不良が発生した際には、その原因を特定しやすい構造となっています。
エスティックのネジ締め機は、ハンディタイプまたはロボットタイプから、現場のニーズに合わせて選べるのが特長です。いずれも製品のバリエーションを豊富に展開しているので、ねじ締め現場が抱える課題や用途に合わせて選べるのが魅力と言えるでしょう。
このように、ネジ締め機は、メーカーごとに得意分野や特徴が異なります。そのため、各社の強みを理解したうえで、自社の製品やねじの条件に合った機種を選ぶことが大切です。
そこで当メディアでは、製品の種別とねじサイズの両軸から選べるおすすめのネジ締め機3選を紹介。各社が得意とする分野に応じて、自社に適した1台を見つけてください。
電動ドライバーを使い、人の手で締結を行っていたが、品質のばらつきが課題になっていました。また、エンドユーザーからの要求により、品質の安定に加え、締結状態を監視する仕組みへの対応が求められていました。
シンプルな構成かつ安価である点が顧客の目に留まり、ERSシリーズを採用しました。締め付けデータを製品シリアルと紐づけすることと、短納期を顧客は希望していましたが、エスティックではどちらの要望もクリアできました。課題解決に貢献しています。
エスティックは、ネジ締め機の専門メーカーとして、多彩なラインナップが強みです。高性能はもちろん、反力を低減するハンドナットランナーや、設定が簡単なロボット型ネジ締め機など、作業者の負担軽減にも配慮された製品が揃っています。
さらに、100万回の耐久テストを実施し、堅牢なものづくりを追求しており、サイクルタイムの短縮にも貢献できることから、自動車部品業界を中心に導入が進んでいます。
1993年の創業以来、エスティックはネジ締め機の製造・販売に加え、自動組み立て装置の導入支援など、製造現場の自動化を幅広くサポートしています。カスタマイズの要望にも柔軟に応じており、ツールだけでなくネットワークに関する相談にも対応可能です。営業とサポートが連携した体制で、導入前から運用開始後まで一貫した支援を提供しています。
生産ラインに組み込めるネジ締め機にも、ハンディタイプ、電動ドライバータイプ、アームのついたネジ締めロボットなどさまざまな種類があります。導入を検討する際のポイントは、各社が得意とする領域が自社のニーズに合っているかどうかを見極めることです。
以下のページでは、主要なネジ締め機メーカーを一覧で紹介しています。ねじサイズ、対象ワーク、トルク値などを比較し、自社製品の品質向上につながるネジ締め機メーカーを見つけてください。
| 会社名 | 株式会社エスティック（ESTIC CORPORATION） |
|---|---|
| 所在地 | 大阪府守口市東郷通1-2-16 |
| 電話番号 | 06−6993−8855 |
| 公式URL | https://www.estic.co.jp/ |
ネジ締め機を選ぶときには、“どのサイズのねじを締めるか”が重要な判断基準です。
そこで、当メディアではねじ締結を行いたい対象製品（※以下、「ワーク」と表記）とねじサイズの2軸から、ワークに応じて適切なねじ締めができる3機種を厳選しました。ネジ締め機の特徴を比較し、自社の製造現場に合った1台を見つけてください。
スマートフォンや
車載電装品などに使われる
小ねじを締めたい
精密機器や狭小部品のねじ締めを想定した軽量・小型の構造により、細かい部品の組み立てや狭小空間での作業にも対応。
ねじ1本ごとにスリーブやビット(※2)を設計し、トルク値を精密にコントロール。微細な部品でも不良や製品破損を低減。
家電製品や
PCパーツなどに使われる
定番サイズのねじを締めたい
定番サイズのねじ締めに最適化されたビットやトルク制御で、ノートPCや樹脂製筐体でも破損リスクを抑えられる。
最大6,000rpmの高速ビットと自動ねじ供給システムにより、家電・PCパーツの量産ラインでの作業スピードが向上。
建機や
車体などに使われる
大型・高トルクねじを締めたい
最大100N・mの高トルクのため、自動車のサブフレームや建機の構造材など汎用モデルでは難しい大型ねじの締結が可能。
高負荷領域でもトルク制御・ねじ締めデータの記録精度を維持でき、構造部品に求められる品質基準もクリアできる。
※1 ねじサイズについて「M0.4」と表記していますが、正式なJIS規格（JIS B0201）では「S0.4×0.1」が正確な呼び方です。本メディアでは一般的な呼称に基づき説明しています。
※2 ビットとは、ねじを締めるための先端工具のこと。スリーブは、ねじをエア吸着でピックアップするときに必要な部品のこと。
※このメディアでは、公式HPに記載されている数値や製品特性をもとに「想定ねじサイズ」と「対応トルク参考値」を定義・整理しています。実際の対応範囲の詳細については、各社のスペック表をご確認ください。
